RS86900
产品特点
•宽输入电压范围： 2.5V至16V
•5V VDD供电，用于驱动内部逻辑电路
•集成功率级与高/低侧MOSFET和驱动器
•90A最大，45A TDC输出电流
•在5V VIN条件下，操作频率可达3MHz，
•在12V VIN条件下，操作频率可达2MHz。
•兼容3.3V三态PWM输入
•内置电流采样和温度采样
•内置保护
- Vin和VDD UVLO
-高侧过流保护
-Cycle-by-cycle过流限制
-超温保护(OTP)

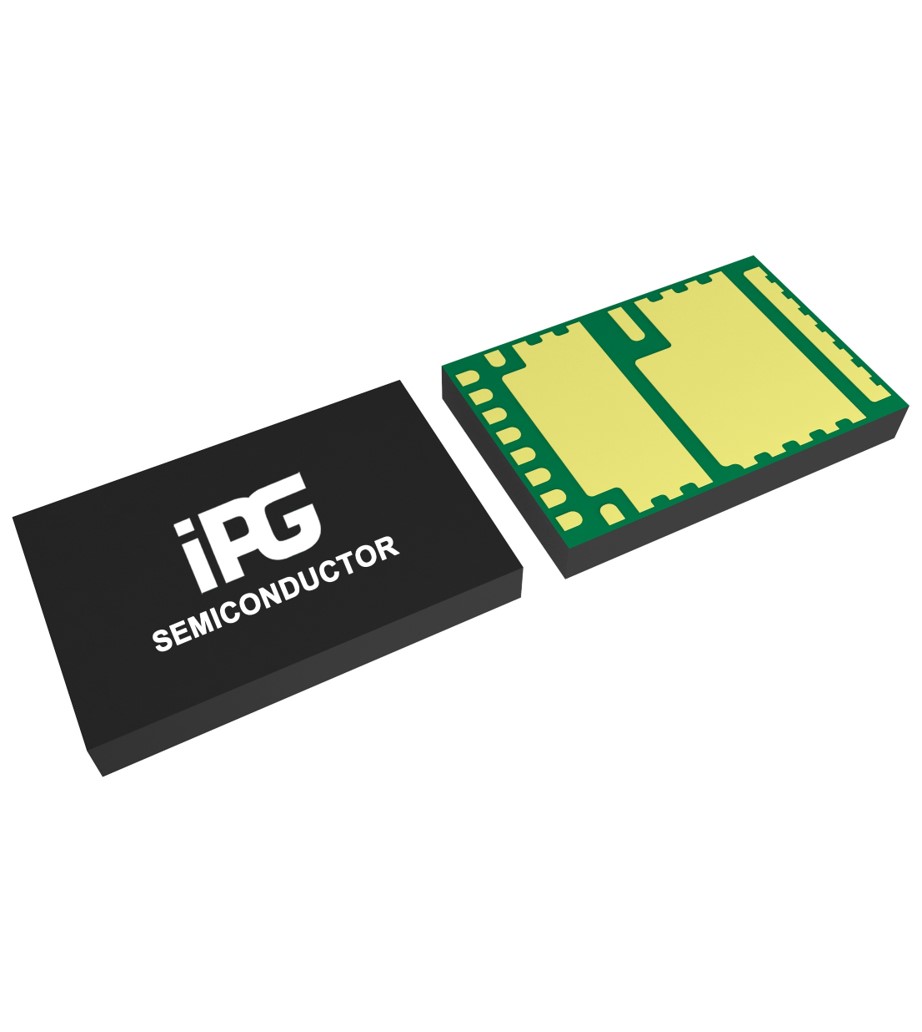

•封装尺寸：4x6mm
•符合RoHS标准，绿色环保
产品描述
• RS86900是一款尺寸为4mm x 6mm的紧凑型TLGA器件，专为需要高效率和小尺寸的服务器和电信应用而设计。
•它是一个单片集成的半桥芯片，包括内部功率MOSFET和栅极驱动器，使其能够在2.5V至16V的宽输入电源范围内实现45A的连续输出电流。
•驱动器和MOSFET的集成通过降低寄生电感和优化死区时间来实现高效率。
•该设备在12V输入电压下可工作100kHz至2MHz，在5V输入电压下可工作3MHz。
•兼容三态输出控制器，包括通用电流采样和温度采样，符合行业规范。
应用场景
•服务器和电信系统电源
•图形卡核心电源
•电源模块
